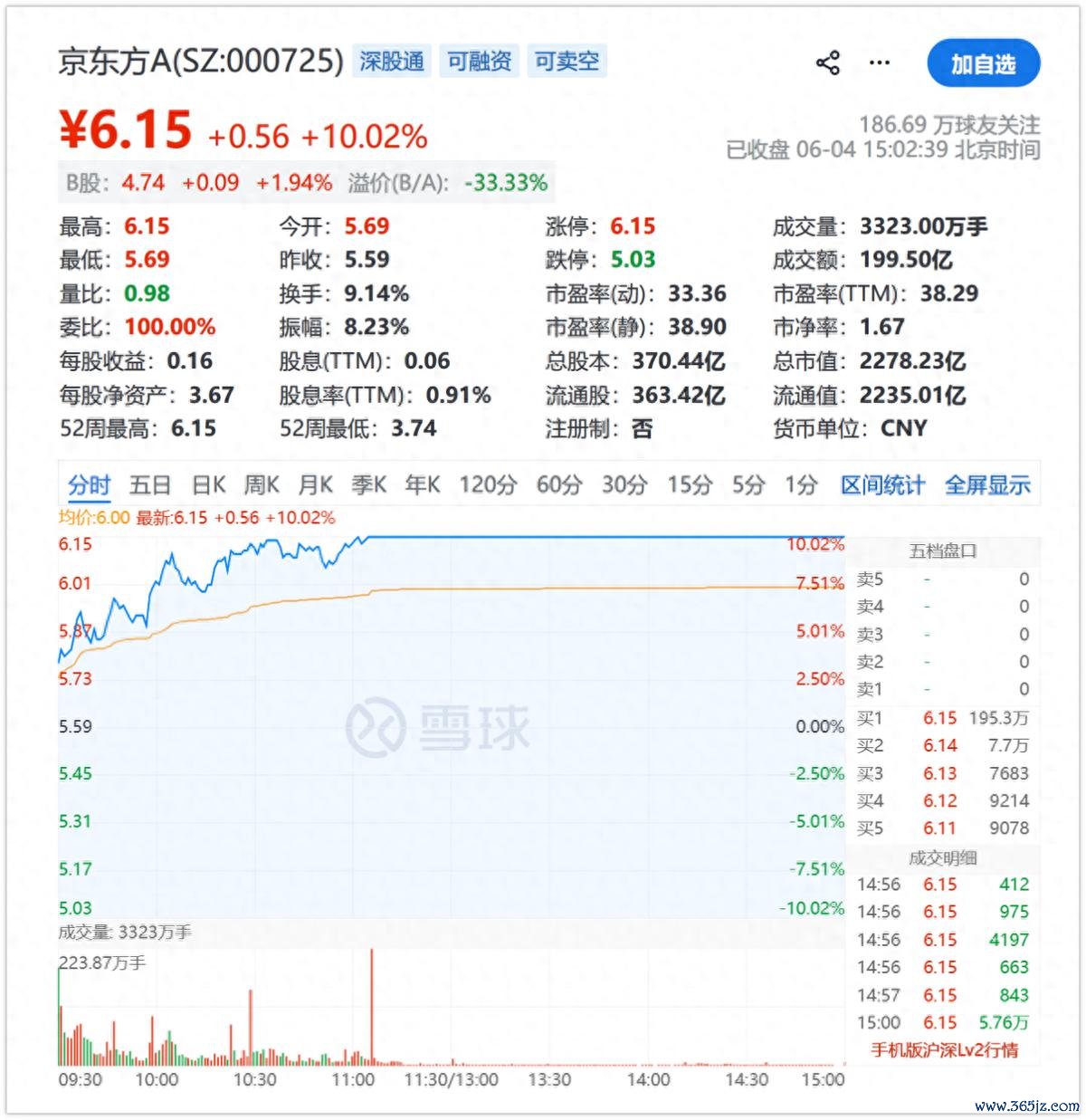

近日，“散户大本营”京东方一语气冲击涨停，激励阛阓高度热心。京东方的大涨，源于和康宁签署互助备忘录，预期在玻璃基封装载板、可折叠玻璃、钙钛矿玻璃基板、光互连等多个领域伸开深度互助，而这些恰正是刻下AI领域思象力爆棚的标的。
其中，玻璃基板这个宗旨最为火热。这个宗旨带火的远不啻京东方，还有沃格光电等一连串此前相对“小众”的公司。
前段时刻，英特尔在NEPCON Japan上展示了最新的玻璃基板决议，领有78mm×77mm的封装面积，10层RDL加双层玻璃加10层堆叠层的复杂结构。此外，台积电的CoPoS磨练线正在激动，谋略将传统的圆形硅中介层换成310mm×310mm的矩形玻璃面板。而三星电机则与住友化学竖立了合伙公司，特意坐褥玻璃基板芯材料，主见2027年量产。
你很少有机会看到公共这三大率先封装玩家在磋议方朝上、如斯快速地布局。这也不是一个赶巧，而是玻璃基板很有可能匡助半导体产业贬责一个要道问题——AI芯片的封装复杂度，正在靠拢有机基板这个复合材料体系的“容错范围”。
联接这少量，智力信得过联接玻璃基板为什么在量产前登上公论风口，以及这个身份的革新，正在怎样从头分派产业链的价值。
一、巨头回身，冲破复合材料的天花板
为什么英特尔、台积电、三星同期选拔玻璃？因为它们齐在试图解脱一种枷锁。
刻下主流的有机封装基板——尤其是ABF基板——实质上是一套复合材料系统。它由树脂、无机填料、玻纤增强层和铜泄漏层在高温高压下压合而成。这套体系熟谙、低价、可大领域量产，是曩昔二十年CPU和GPU封装的主流选拔。
但复合材料有一个与生俱来的特征：它在宏不雅程序上结构相等规整，在微不雅程序上却特殊不均匀。
这种不均匀性来自材料自己的特色，比如树脂会吸湿，吸湿后的局部扩张统统与干燥区域不同。玻纤布有经纬标的性，平行标的和垂直标的的介电常数存在各异。而无机填料在树脂中的区别不行能作念到十足均匀，不同区域的填料密度存在波动。
若是整个材料的热扩张统统齐不磋议，那么唯有它们方位的职责环境变了，导致温度随之改换，整个这个词模组的特色也就出现了变化。在芯片封装领域较小时，它们的互连密度较低、信号速率不高，少量微不雅不均匀性尚且不错通过工艺余量来消化。唯过剩量实足大，材料存在一些变量是不错被容忍的。
但AI芯片变得愈加“娇贵”，它出现了三个无法疏远的变量。就像房间里倏得多出来一头大象，封装之变改换了最终的需求。
起头，封装面积变了。英特尔的玻璃基板决议封装面积达到78mm×77mm，接近6000平方毫米。在这样大的面积上，有机复合材料不同区域之间的微不雅各异会被几何级放大。

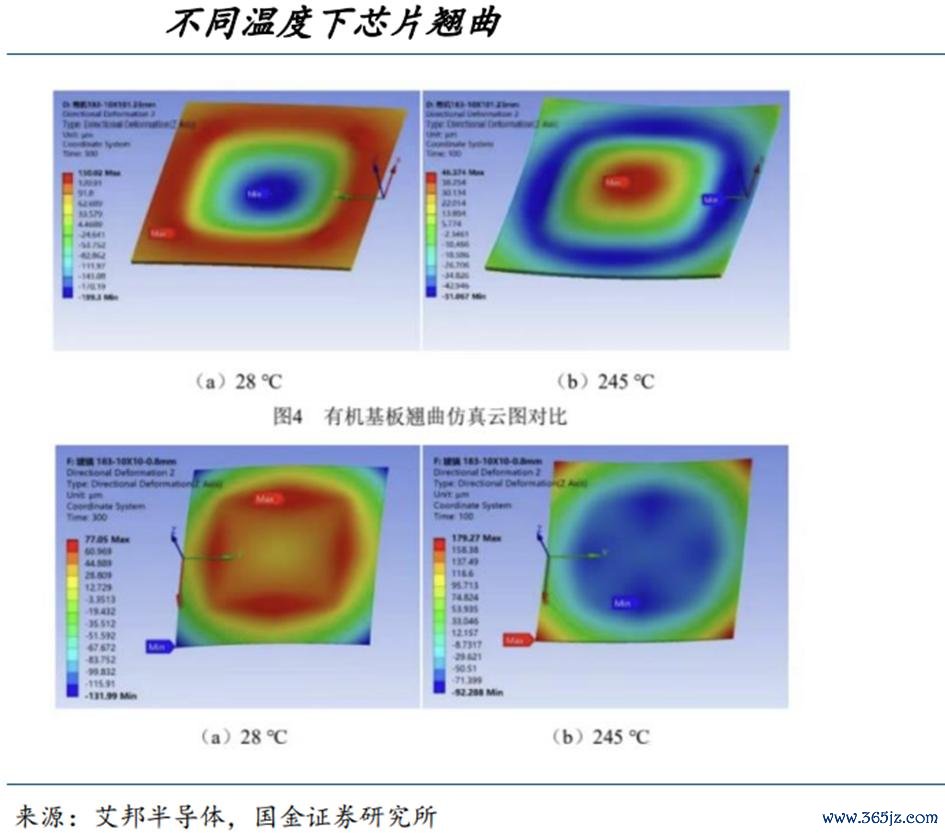

例如来说，一个边长约77毫米的封装，树脂吸湿导致的局部扩张各异在芯片看来是庞大的，可能会成功导致翘曲，影响贴装精度和微凸点联接的始终可靠性。
其次，跟着线宽线距向亚微米级激动，基板名义的平整度和层间瞄准精度条款急剧擢升。有机基板名义来自树脂、填料、铜面处理和屡次增层，自然存在粗俗度和层间波动。当线宽线距实足小时，这种微不雅不屈整运转成功导致良率损失。
临了，正如光互联的走红，AI期间的信号速率相等伏击。AI芯片封装里面的数据通谈正在从56Gbps迈向112Gbps以致224Gbps。在如斯高的频率下，玻纤布经纬标的导致的介电常数各异，会革新为信号传播速率的不一致，导致信号齐全性的就地劣化。
此时，复合材料体系的不均匀性，还是有可能导致系统性的故障。它不再是一个不错忽略的技能问题，而是限制了制造的范围。简而言之，便是系统复杂度的条款，进取了复合材料体系自己的容错上限。工艺和设备自然不错再迭代，但材料体系自己的特色，决定了它无法在超高复杂度下看护一致性和可靠性。
谁粗略冲破复合材料的天生局限性？玻璃站了出来。
二、均一材料的范式意旨，玻璃基板是何如走红的？
玻璃看成封装基板，与有机复合材料有一个实质各异：玻璃是均一的非晶无机材料。自然，这里指的不是日常使用的玻璃也相等均质化，但结合其外不雅集相对容易联接玻璃的特色。
玻璃不吸湿，莫得标的问题。它的因素在宏不雅和微不雅程序上是一致的，因此在温度变化、湿度变化、电场作用下的举止是高度可预测的。
在工程系统中，可预测性的价值时时被低估，因为当复杂度较低时，工艺余量不错消化不行预测带来的偏差。但当系统复杂度达到一定阈值后，偏差不再是线性的累积，而是以非线性的形势放大。这时候，一个性质更恰当的材料基底，会比一个峰值性能更高但举止不细目的材料基底更有价值。

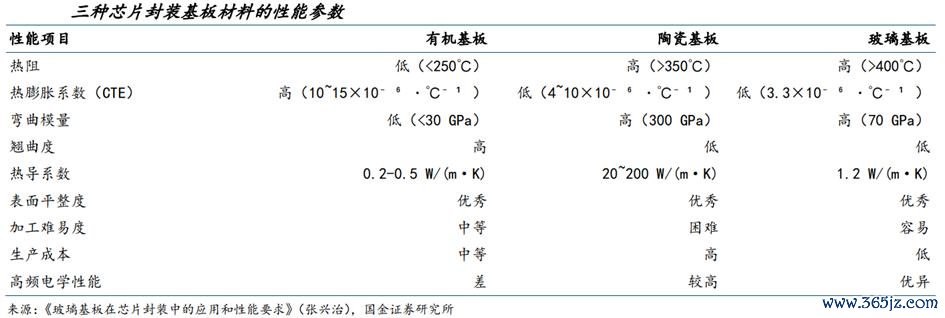

值得一提的是，玻璃基板的率先并不是性能参数的碾压。事实上，在多个维度上，KPL下注app下载官方版它仅仅CTE更接近硅，介电损耗更低，名义更平整，因而对封装系统的恰当意旨更大。
这便是材料范式和谐的实质——换谈超车，从头界说竞争力。活着界半导体工业史上，材料的变化时有发生。
上世纪90年代，ABF堆积膜取代传统BT树脂看成CPU封装基板的主流材料，中枢驱动亦然系统复杂度的升级。
只不外，那时是“朝上兼容”的换材料——ABF不错已矣更雅致的泄漏和更高的信号性能，而有机复合材料的体系框架并未发生根蒂改换。而这一次从有机复合材意象玻璃基板的和谐，是从复合材意象均一材料的底层置换。封装基板变得相等“贞洁”，贞洁便是可控，是以几大巨头也十分垂青。
另外，它不仅改换封装基板的制造形势，还会从头界说整条产业链的权柄结构。因为在复合材料期间，基板制造商的中枢竞争力是怎样把不同材料在高温高压下均匀压合的工艺。而在均一材料期间，对材料的联接和处理才是最伏击的。怎样对玻璃这种材料进行精加工、打孔、镀铜、多层布线，成为不少公司需要贬责的问题。而这些“问题”，也趁势化作一种机会。
6月4日，据财联社报谈，台积电举办年度股东大会，其董事长魏哲家开释了以下伏击不雅点：
1.台积电正在奋力欢快整个客户的需求，但台积电在公共的芯片供应在翌日几年齐无法欢快AI所带动的需求。
2.台积电CoPoS先进封装技能已有试点坐褥线，CoPoS正是台积电推出的新一代先进封装技能，摄取玻璃或蓝相持方形载具看成中介层，以矩形面板基板（如310x310mm、750x620mm）替代传统的圆形硅中介层。
3.CoPoS正在有序激动产业化，展望两到三年内已矣多半量坐褥和领域化渗入。
于是，对阛阓来说，捕捉此次机会的要道点，便是看谁能收拢最有代表性的供应链企业。岂论是沃格光电如故京东方，齐是以此逻辑走红。
三、一家“小公司”的崛起，是有时如故势必？

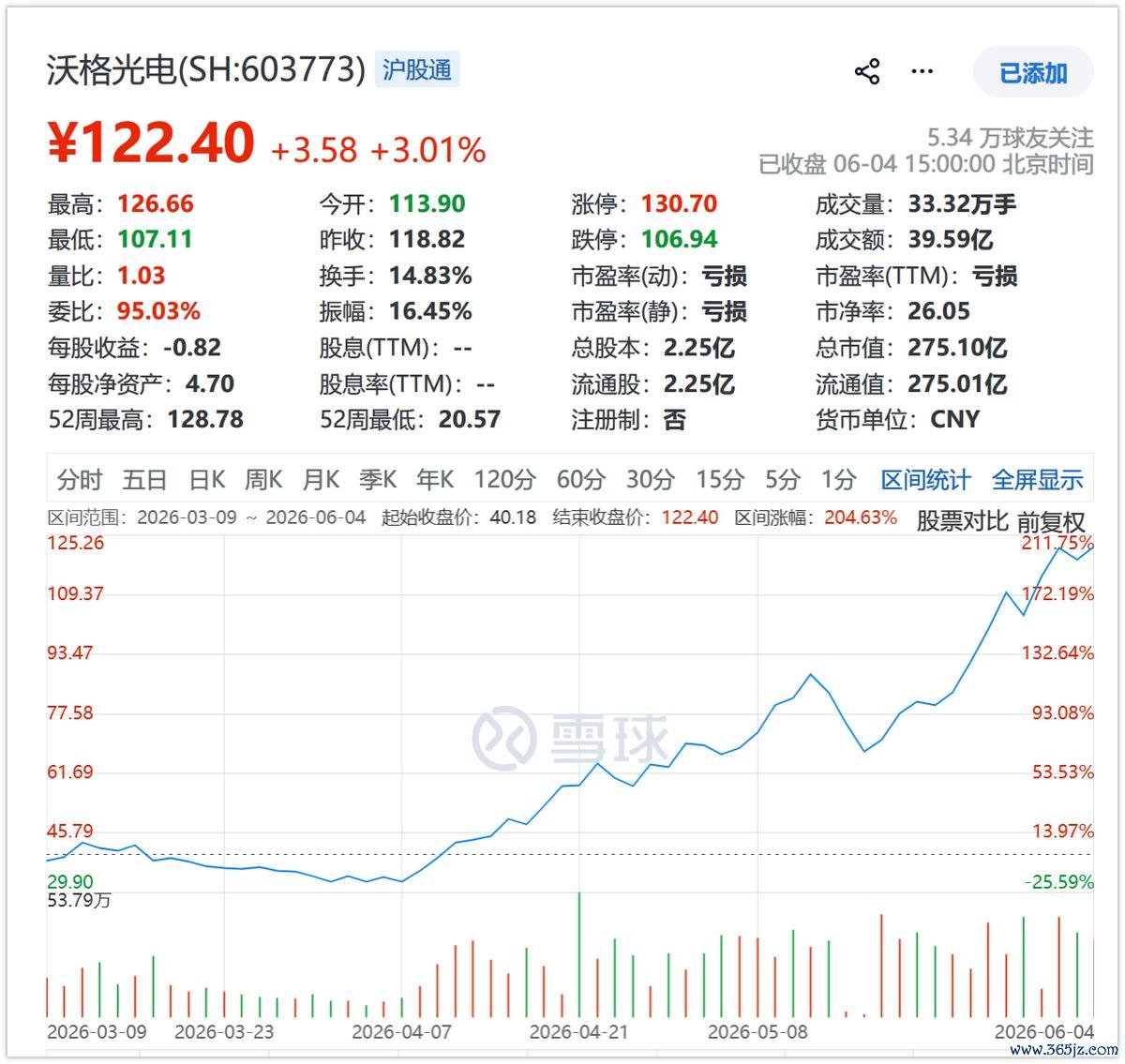

短短三个月时刻，沃格光电的股价翻了两倍，体现了阛阓对玻璃基板宗旨的狂热。而这种狂热之下，是沃格光电有些另类的身份。
沃格光电从炫耀面板的玻璃精加工起步，过程十多年的蕴蓄，掌抓了玻璃薄化、镀膜、切割和微电路图形化的全套工艺才略。自后，它沿着玻璃处理这条才略线上前蔓延，进入了TGV（玻璃通孔）领域，再进一步进入半导体封装载板标的。
从炫耀精加工到TGV到先进封装，看起来有些报怨其妙的转念背后，是沃格光电对玻璃这种均一材料的系统性联接，以及加职责业技能的络续跃迁。

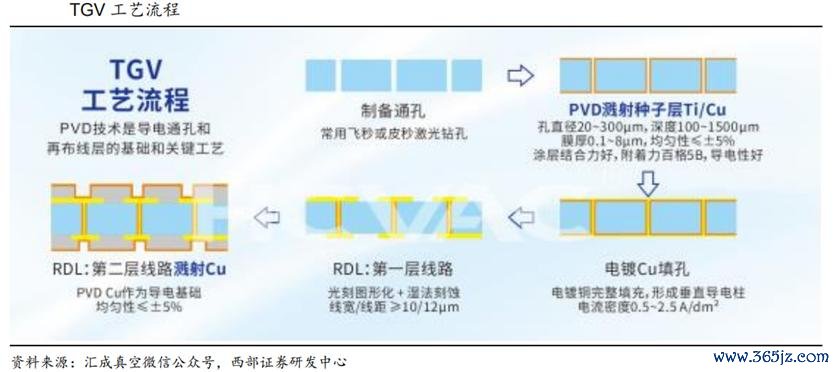

起头来看TGV，TGV的实质是在玻璃基板上制备微米级的垂纵贯孔并填充铜，已矣芯片之间的电气互连。它的物理旨趣看似浅陋，便是打孔填铜，但工程已矣极其发愤。因为玻璃是硬脆材料，机械加工容易崩边；玻璃又是绝缘体，铜无法成功附着；玻璃如故化学惰性材料，蚀刻速率难以限制。
是以，看似浅陋的材料和闲居的任务，其实需要对玻璃材料的力学特色、化学特色、热学特色有真切的系统联接，以及过程始终试错蕴蓄的工艺教养。
当今，沃格光电在这方面的发扬在国内处于前方。公司还是作念到了深宽比100:1的TGV通孔工艺、最小孔径5微米，并已向客户批量送样1.6T光模块玻璃基载板。在半导体先进封装领域，全玻璃基载板也进入了荟萃考证阶段。
阛阓独一较为负面的响应在于，沃格光电仍然是一家营收25亿元、净利润为负的中袖珍公司。其炫耀精加工和背光模组拼装的传统业务毛利率正在被竞争压缩，而玻璃基板和半导体封装载板还在插足期，尚未孝顺可不雅察到的利润。2025年，沃格光电净亏蚀1.6亿元，欠债率71%，短期偿债野心偏紧。
但反过来联接，制造业的基本规章便是先插足、后产出，均一材料期间的材料决议商自然需要前期的成本插足、研发插足和产能开荒。这些插足在当期体现为用度和折旧，但关于鄙人一个范式周期占据有益位置来说，是必要的布棋挨次。
博亚体育app中国官网入口广受追捧的京东方也在作念访佛的事，京东方的逻辑是用面板产业的领域上风向下蔓延进入封装，其资源体量和品牌影响力齐远超沃格光电。而沃格光电的旅途更多是从工艺和技能起程的深耕，因为它的TGV才略在中小企业中是稀缺的，其湖北通格微领有年产10万平方米的智能化产线，举座在国内TGV领域处于率先。
当下阛阓的污秽与舌战，未曾不是一件善事。当产业处于“谁齐在摸索”的阶段KPL下注app下载官方版，大厂的资源上风和小企业的天真性各有上风。
